功能：ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。应用范围：适用于并联在含谐波负载的低压配电系统中，能够对动态变...
功能：
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
应用范围：
适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

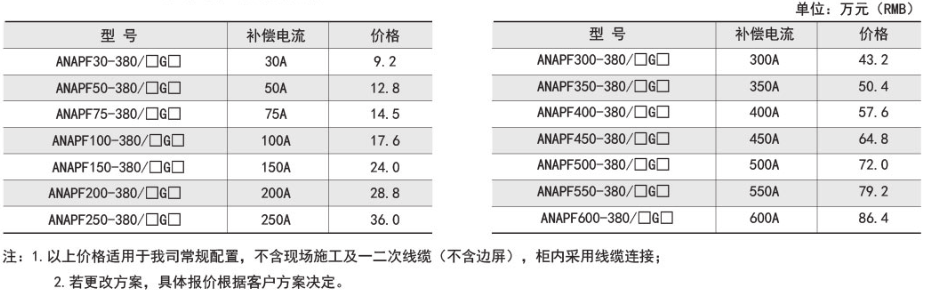

订货范例：
具体型号：ANAPF150-380/BGL
技术要求：谐波补偿电流150A，线电压等级380V。
接线方式：三相四线
安装方式：立柜式
互感器接线方式：负载侧
外形尺寸

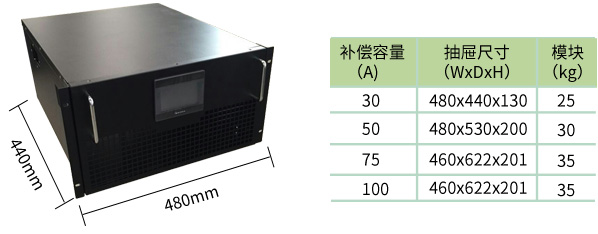

抽屉式模块示意图

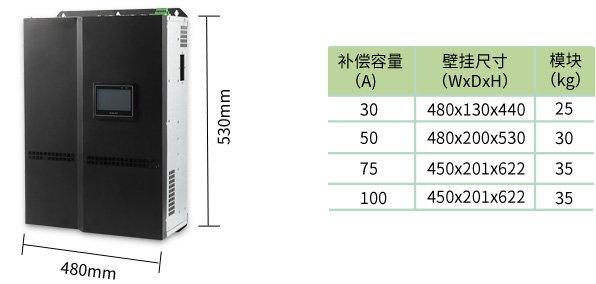

壁挂式模块示意图

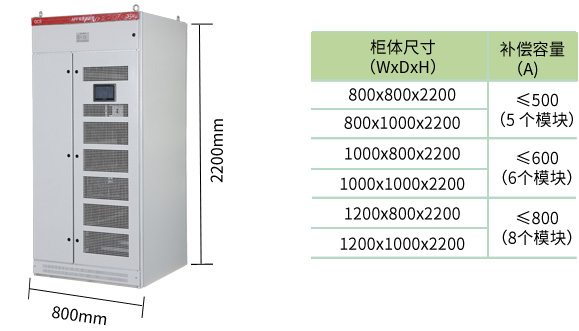

整柜示意图

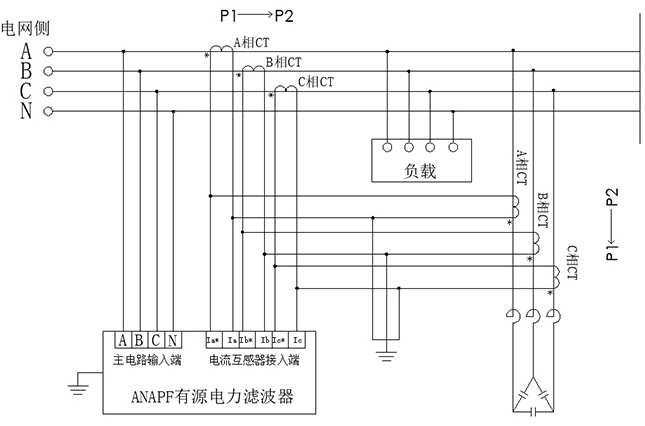

接线方式

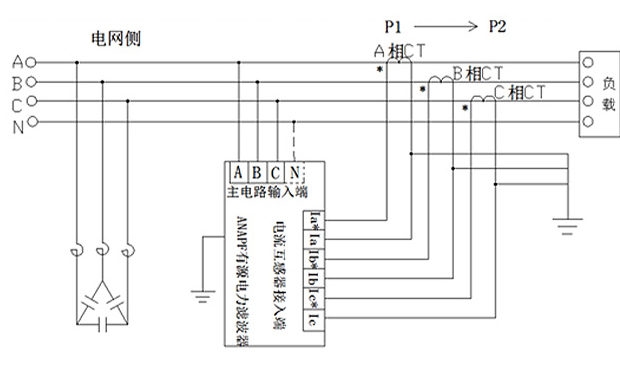

电容柜在进线侧主电路接线
电容柜在末端主电路接线

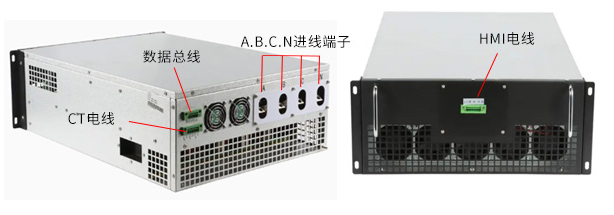

安装示意
1.A、B、C、N主线，连接至接线端子（主线路输入端）
2.PE接地线，连接至接线端子或接地铜排。
3.CT接线端子,连接至电流信号端子（电流互感器输入端）

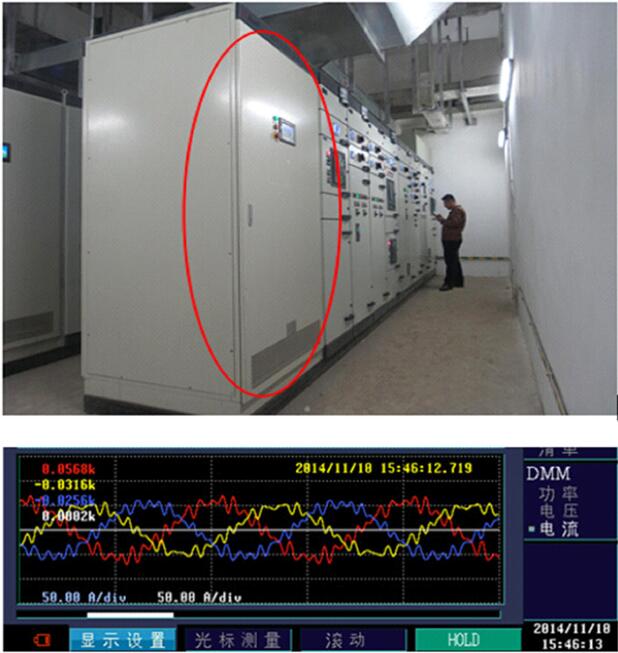

现场安装图

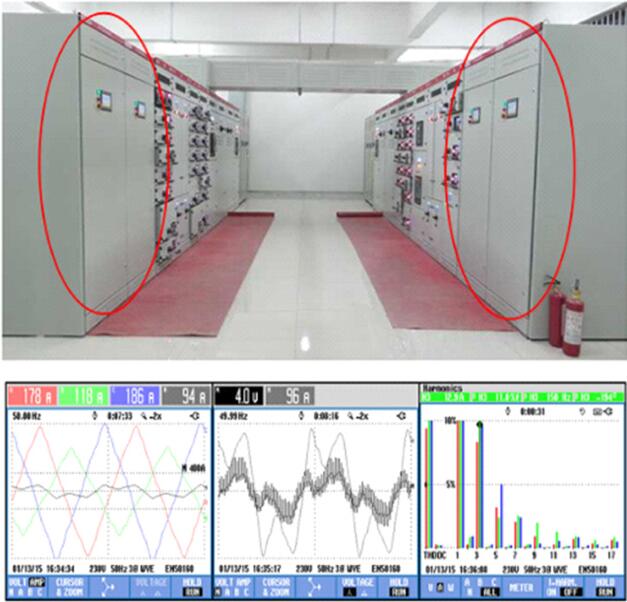

案例一ANAPF在数据机房的应用

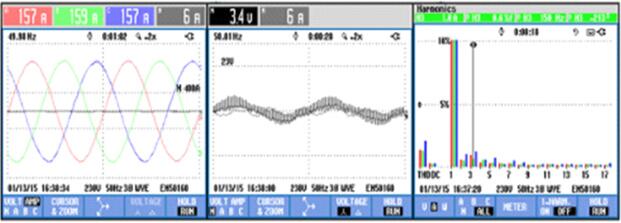

治理前

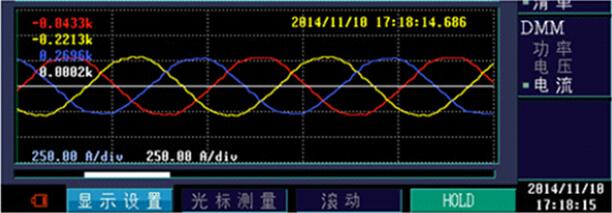

治理后
案例二ANAPF在商业中心的应用
治理前
治理后

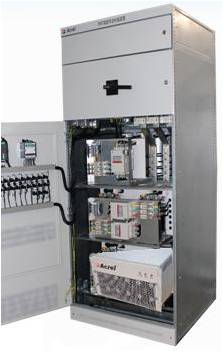

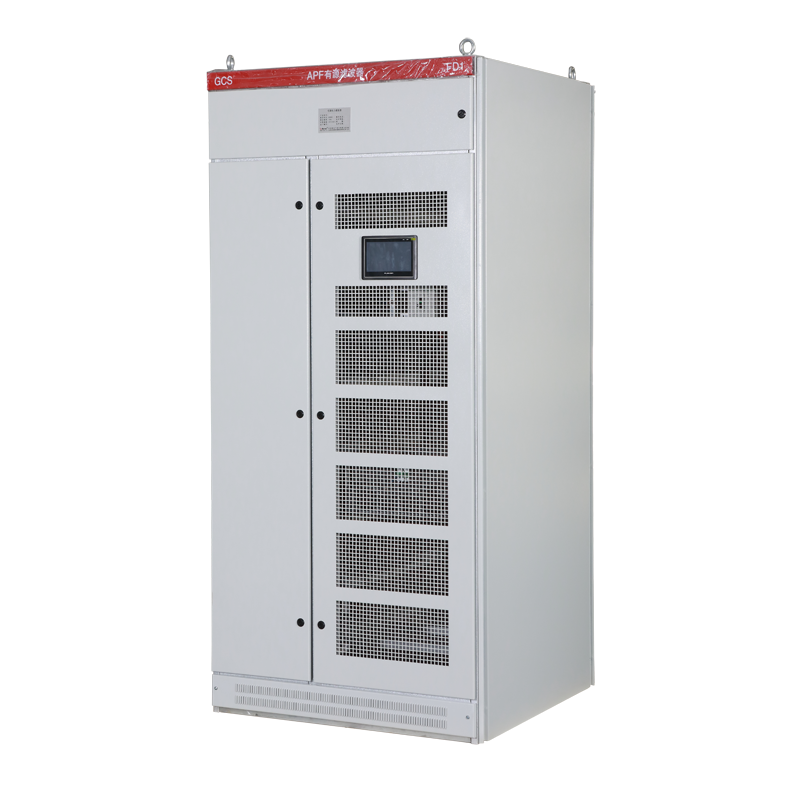

立柜式ANAPF有源电力滤波器

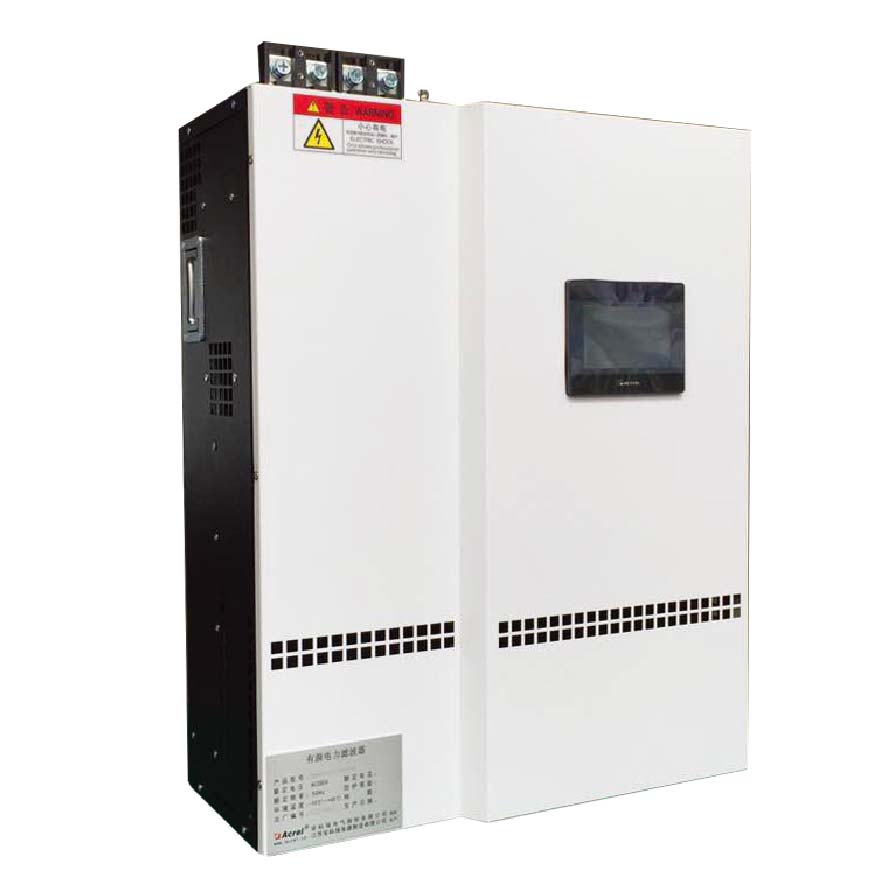

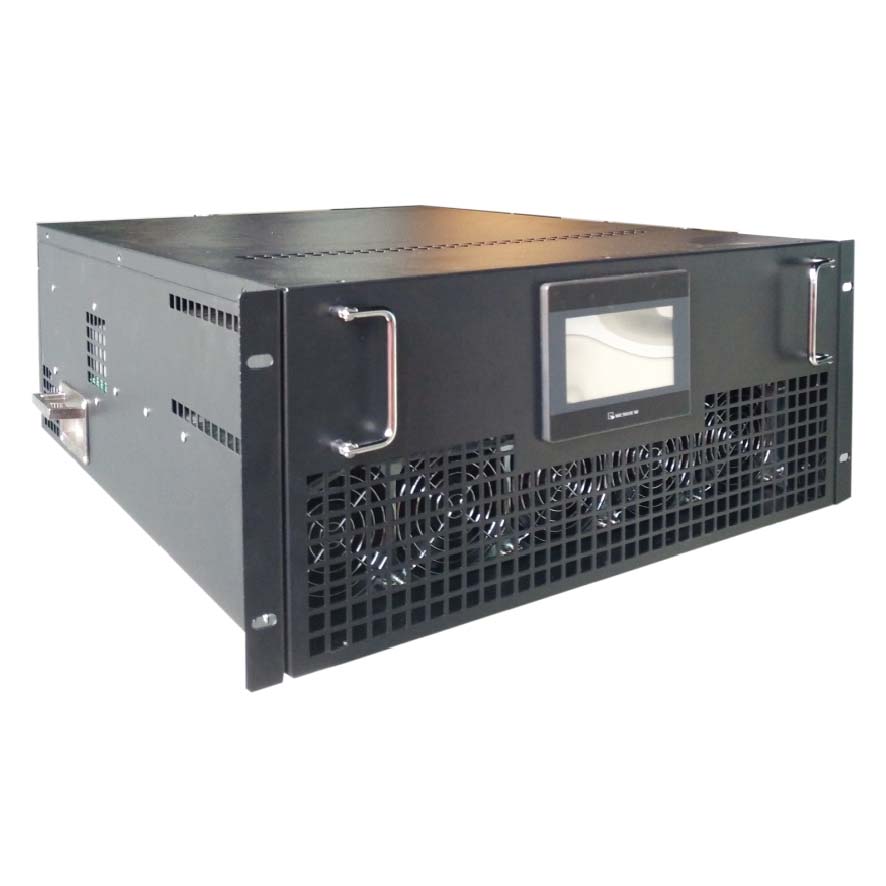

壁挂式（抽屉式）ANAPF有源电力滤波器
相关产品、解决方案：
-
ANSVG-S-G智慧型动态无功补偿装置功能：智慧型动态无功补偿装置主动根据系统的线性动态需求，自动调节有源及无源模块的输出配比，ANSVG-S-G整机主要是由ANSVG-S-G模块、无源补偿电容器（TSC）、液晶显示器组成。应用范围：适用于补偿无功，提高功率因数，实现无级补偿效果。 订货范例：具体型号：ANSVG-S-G100查看详细信息 > -

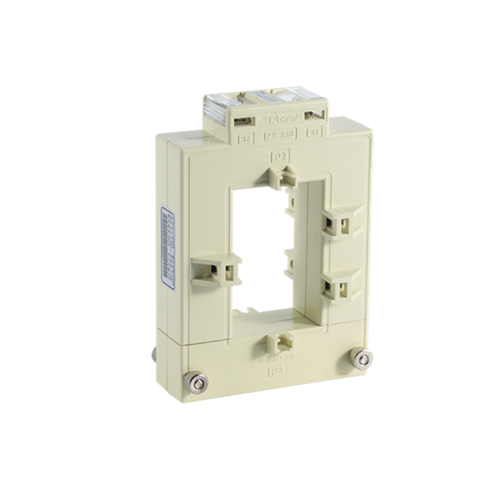

AKH-0.66K开口式电流互感器AKH-0.66K系列开口式电流互感器安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，可与继电器保护、测量以及计量装置配套使用。查看详细信息 > -
